Технологии разработки программного обеспечения



Генерация программного кода


Команды для генерации кода на языке Ada 95 содержит пункт Toots главного меню (рис. 17.33).

1. На компонентной диаграмме выделите оба компонента CourseOffering.

2. Выберите команду Tools:Ada95: Code Generation из главного меню.

Итоги генерации кода отображаются в окне Code Generation Status (рис. 17.34).

Все ошибки заносятся в log-окно.

3. Для завершения процесса генерации кода нажмите кнопку Close.

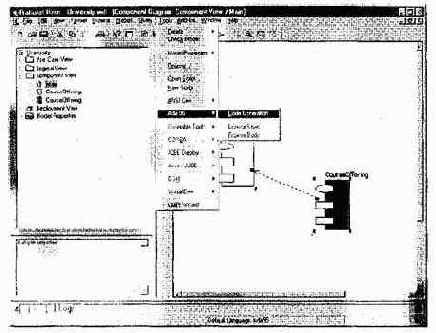

Рис. 17.33. Меню Tools: генерация кода на языке Ada 95

Рис. 17.34. Статус генерации кода

В процессе генерации Rational Rose отображает логическое описание класса в каркас программного кода — в коде появляются языковые описания имени класса, свойств класса и заголовки методов. Кроме того, для описания тела каждого метода формируется программная заготовка. Появляются и программные связи классов. Подразумевается, что программист будет дополнять этот код, работая в конкретной среде программирования, имеющей мост связи с системой Rational Rose. После каждого существенного дополнения программист с помощью возвратного проектирования, основанного на использовании моста связи, будет модифицировать диаграммы классов, вводя в них изменения, соответствующие результатам программирования.

Просмотрим код, сгенерированный средой Rational Rose.

Фрагмент содержания .ads-файла, отражающего спецификацию класса CourseOffering, представлен на рис. 17.35. Отметим, что в программный текст добавлено то описание, которое было внесено в модель через окно документации. Более того, система Rational Rose подготавливает код к многократной итеративной модификации, защите выполняемых изменений. Стандартный раздел программного кода имеет вид

--##begin module.privateDeclarations preserve=yes

--##end module.privateDeclarations

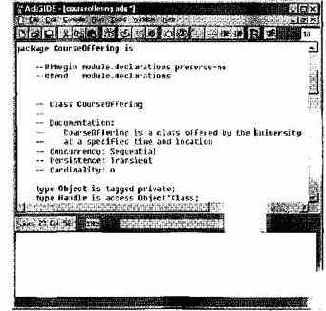

Рис. 17.35. Код спецификации класса, сгенерированный средой Rational Rose



Запись module.privateDeclarations обозначает имя раздела. Элемент preserve=(yes/no) говорит системе, можно ли при повторной генерации кода этот раздел изменять или нельзя.
После генерации кода программный текст добавляется между операторами ##begin и ##end.

Полный листинг сгенерированного кода спецификации выглядит так:

--##begin module.cp preserve=no

--##end module.cp

-- Specification CourseOffering (Package Specification)

-- Dir : C:\Program Files\Rational\Rose\ada95\source

-- File: courseoffering.ads

--##begin module.withs preserve=yes

--##end module.withs

package CourseOffering is

--##begin module.declarations preserve=no

--##end module.declarations

-- Class CourseOffering

-- Documentation:

-- CourseOffering is

-- Concurrency: Sequential

-- Persistence: Transient

-- Cardinality: n

type Object is tagged private;

type Handle is access Object'Class;

-- Array declarations

type Array_0f_0bject is

array (Positive range <>) of Object;

type Access_Array_Of_Object is

access Array_0f_0bject;

-- Standard Operations

function Create return Object;

function Copy (From : in Object) return Object;

procedure Free (This : in out Object);

function Create return Handle;

function Copy (From : in Handle) return Handle;

procedure Free (This : in out Handle);

-- Accessor Operations for Associations

function Get_The_Course (This : in Object)

return Course.Handle;

pragma Inline (Get_The_Course);

-- Association Operations

procedure Associate (This_Handle : in Handle;

This_Handle : in Handle);

procedure Associate (This_Handle : in Handle;

This_Array_Of_Handle : in Array_Of_Handle);

procedure Dissociate (This : in Handle);

procedure Dissociate (This : in Handle);

procedure Dissociate (This : in Array_Of_Handle);

-- Other Operations

function offeringOpen (This : in Object) return Integer;

--##begin module.additionalDeclarations preserve=yes

--##end module.additiona1Declarations

private

--##begin module.privateDeclarations preserve=yes

--##end module.privateDeclarations

type Object is tagged

record

-- Data Members for Class Attributes

numberStudents : Integer;

-- Data Members for Associations

The_Course : Course.Handle;



--##begin CourseOffering.private preserve=no

--##end CourseOffering.private

end record:

--##begin module.additionalPrivateDeclarations preserve=yes

--##end module.additionalPrivateDeclarations

end CourseOffering;

Соответственно, фрагмент содержания .adb-файла, отображающего тело класса CourseOffering, представлен на рис. 17.36.

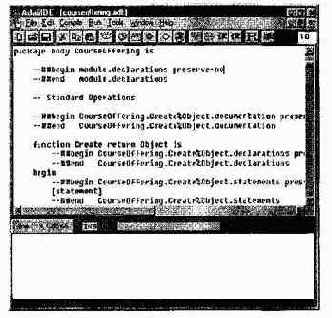

Рис. 17.36. Код тела класса, сгенерированный Rational Rose

Полный листинг сгенерированного кода для тела класса выглядит следующим образом:

--##begin module.cp preserve=no

--##end module.cp

-- Body CourseOffering (Package Body)

-- Dir : C:\Program Files\Rationa1\Rose\ada95\source

-- File: courseoffering.adb

with Unchecked_Deallocation;

--##begin module.withs preserve=yes

--##end module.withs

package body CourseOffering is

--##begin module.declarations preserve=no

--##end module.declarations

-- Standard Operations

--##begin CourseOffering.CreatefcObject.documentation preserve=yes

--##end CourseOffering.Create%Object.documentation

function Create return Object is

--##begin CourseOffering.Create%Object.declarations preserve=no

--##end CourseOfferi ng.Create%Object.declarations

begin

--##begin CourseOffering.Create%Object.statements preserve=no

[statement]

--##end CourseOffering.Create%Object.statements

end Create;

--##begin CourseOffering.Copy%Object.documentation preserve=yes

--##end CourseOfferi ng.Copy%Object.documentation

function Copy (From : in Object) return Object is

--##begin CourseOffering.Copy%Object.declarations preserve=no

--##end CourseOffering.Copy%Object.declarations

begin

--##begin CourseOffering.Copy%Object.statements preserve=no

[statement]

--##end CourseOfferi ng.Copy%Object.statements

end Copy;

--##begin CourseOffering.Free%Object.documentation preserve=yes

--##end CourseOfferi ng.Free%Object.documentation

procedure Free (This : in out Object) is

--##begin CourseOffering.Free%Object.declarations preserve=yes

--##end CourseOfferi ng.Free%Object.decl arati ons

begin

--##begin CourseOffering.Free%Object.statements preserve=no



[statement]

--##end CourseOffering.Free%Object.statements

end Free;

--##beginCourseOffering. Create%Handle. documentati on preservers=yes

--##end CourseOffering.Create%Handle.documentation

function Create return Handle is

--##begin CourseOffering.Create%Handle.declarations preserve=no

--##end CourseOffering.Create%Handle.declarati ons

begin

--##begin CourseOffering.Create%Handle.statements preserve=no

[statement]

--##end CourseOfferi ng.Create%Handle.statements

end Create;

--##begi n CourseOffering.Copy%Handle.documentation preserve=yes

--##end CourseOffering.Copy%Handle.documentation

function Copy (From : in Handle) return Handle is

--##begin CourseOffering.Copy%Handle.declarations preserve=no

--##end CourseOfferi ng.Copy%Handle.declarations

begin

--##begin CourseOffering.Copy%Handle.statements preserve=no

[statement]

--##end CourseOfferi ng.Copy%Handle.statements

end Copy;

--##begin CourseOffering.Free%Handle.documentation preserve=yes

--##end CourseOfferi ng.Free%Handle.documentation

procedure Free (This : in out Handle) is

--##begin CourseOffering.Free%Handle.declarations preserve=yes

--##end CourseOffering. Free%Handle. declarations

begin

--##begin CourseOf feri ng.Free%Handle. statements preserve=no

[statement]

--##end CourseOffering.Free%Handle.statements

end Free:

-- Other Operations

--##begin CourseOffenng.offeringOpen%Object.940157546.documentati on preserve=yes

--##end CourseOfferi ng.offeringOpen%Object.940157546.documentation

function offeringOpen (This : in Object) return Integer is

--##begin CourseOfferi ng.offeri ngOpen%Object.940157546.declarations preserve=yes

--##end CourseOfferi ng.offeri ngOpen%Object.940157546.declarations

begin

--##begin CourseOfferi ng.offeri ngOpen%Object.940157546.statements preserve=yes

[statement]

--## end CourseOf feri ng. of f eri ngOpen%Object. 940157546. statements

end offeringOpen;

-- Accessor Operations for Associations

--##begin CourseOffering.Get_The_Course%Object.documentati on preserve=yes



--##end CourseOfferi ng. Get_The_Course%Object. documentati on

function Get_The_Course (This : in Object) return Course.Handle is

--##begi n CourseOfferi ng.Get_The_Course%Object.declarati ons preserve=no

--##end CourseOffering. Get__The_Course%Object. declarations

begin

--##begi n CourseOfferi ng.Get_The_Course%Object.statements preserve=no

return This.The_Course;

--##end CourseOfferi ng.Get_The_Course%Object.statements

end Get_Jhe_Course;

-- Association Operations

--##begin module.associations preserve=no

generic

type Role_Type is tagged private;

type Access_Role_Type is access Role_Type'Class;

type Index is range <>;

type Array _Of_Access_Role_Type is

array (Index range <>) of Access_Role_Type;

type Access_Array_Of_Access Role_Type is

access Array_Of_Access_Ro1e_Type;

package Generic_Tagged_Association is

procedure Set (This_Access_Array : in out

Access_Array_Of_Access_Role_Type;

This_Array : Array_Of_Access_Role_Type;

Limit : Positive := Positive

                                           ((Index'Last - Index'First) + 1));

function Is_Unique (This_Array : Array_Of_Access_Role_Type;

This : Access_Ro1e_Type) return Boolean;

function Unique (This_Array : in Array_Of_Access_Role_Type)

return Array_Of_Access_Role_Type;

pragma Inline (Set, Is_Unique, Unique);

end Generic_Tagged_Association;

package body Generic_Tagged_Association is

procedure Free is new Unchecked_Deallocation

( Array_Of_Access_Role_Type,

Access_Array_Of_Access_Role_Type);

procedure Set (This_Access_Array : in out

Access_Array_Of_Access_Role_Type;

This_Array : Array_Of_Access_Role_Type;

Limit : Positive := Positive

      ((Index'Last - Index'First) + 1)) is

Valid : Boolean;

Pos : Index := This_Array'First;

Last : constant Index := This_Array'Last;

Temp_Access_Array : Access_Array_Of_Access_Role_Type;

begin

if Positive(This_Array'Length) > Limit then

raise Constraint_Error;

end if;

if This_Access_Array - null then

-- Allocate entries.

This_Access_Array := new



Array_Of_Access_Role_Type'(This_Array);

return;

end if;

for I in This_Array'Range loop

Valid := Is_Unique (Th1s_Access_Array.all. This_Array (I));

pragma Assert (Valid);

end loop;

-- Reuse any empty slots.

for I in This_Access_Array'Range loop

if This_Access_Array (I) = null then

                               This_Access_Array (I) := This_Array (Pos);

                               Pos := Pos + 1;

                               if Pos > Last then return;

                               end if;

end if;

end loop;

if Positive(This_Access_Array'Length + (Last - Pos + 1)) > Limit then raise

Constraint_Error;

end if;

-- For any remaining entries, combine by reallocating.

Temp_Access_Array := new Array_Of_Access_Role_Type'

(This_Access_Array.all & This_Array (Pos .. Last));

Free (This_Access_Array);

This_Access_Array := Temp_Access_Array;

end Set;

function Is_Unique (This_Array : Array_Of_Access_Role_Type;

This : Access_Role_Type) return Boolean is

begin

if This = null then return False;

end if;

for I in This_Array'Range loop

if This_Array (I) = This then return False;

end if;

end loop;

return True;

end Is_Unique;

function Unique (This_Array : in Array_Of_Access_Role_Type)

return Array_Of_Access_Ro1e_Type is

First : constant Index := This_Array'First;

Count : Index := First;

Temp_Array : Array_Of_Access_Role_Type (This_Array'Range);

begin

for I in This_Array'Range loop

                         if Is_Unique (Temp_Array (First .. Count - 1).

This_Array (I)) then

Temp_Array (Count) := This_Array (I);

Count :- Count + 1;

            end if;

    end loop;

    return Temp_Array (First .. Count - 1);

end Unique:

end Generic_Tagged_Association;

package Role_0bject is new Generic_Tagged_Association

(Object,

Handle,

Positive,

Array_Of_Handle,

Access_Array_Of_Hand1e);

--##end module.associations

procedure Associate (This_Handle : in Handle: This_Handle

: in Handle) is

--#begin Associate%38099E7D0190.declarations preserve=no



use Role_0bject;

--##end Associate%38099E7D0190.declarations

begin

--##begin Associate%38Q99E70Q190.statements preserve=no

pragma Assert (This_Hand1e /= null);

pragma Assert (This_Handle /= null);

pragma Assert (This_Handle.The_Course = null or

else This_Handle.The_Course = This_Handle);

This_Handle.The_Course := This_Handle;

Set (This_Handle.The_CourseOffering. Array_Of_Handle'(1 =>

This_Handle));

--##end Associate3%38099E7D0l90. statements

end Associate;

procedure Associate (This_Handle : in Handle;

This_Array_Of_Handle : in Array_Of_Handle) is

--##begin Associate%(1,N)38099E7D0190.declarations preserve=no

use Role_0bject;

Temp_Array_Of_Handle : constant Array_Of_Handle := Unique

(This_Array_Of_Handle):

--«end Associate%(l,N)38099E7D0190.declarations

begin

--##begin Associate%(l.N)38099E7D0190.statements preserve=no

pragma Assert (This_Handle /= null);

pragma Assert (Temp_Array_Of_Handle'Length > 0);

for I in Temp_Array_Of_Handle'Range loop

pragma Assert (Temp_Array_Of_Handle (I).The_Course = null or else

Temp_Array_Of_Handle (I).The_Course - This_Handle);

Temp_Array_Of_Handle (I).The_Course := This_Handle;

end loop;

Set (This_Handle.The_CourseOffering. Temp_Array_Of_Handle);

--##end Associate%(1,N)38099E7D0190.statements

end Associate;

procedure Dissociate (This : in Handle) is

--##begin Dissociate«38099E7D0190.declarations preserve=yes

--##end Dissociate«38099E7D0190.declarations

begin

--##begin Dissociate%38099E7D0190.statements preserve=no

pragma Assert (This /= null);

for I in This.The_CourseOffering'Range loop

if This.The_CourseOffering (I) /= null then

if This.The_CourseOffering (I).The_Course = This then

This.The_CourseOffering (I).The_Course := null;

This.The_CourseOffering (I) := null;

end if;

end if;

end loop;

--##end Dissociate%38099E7D0190.statements

end Dissociate;

procedure Dissociate (This := in Handle) is

--##begin Dissociate%38099E7D0190.declarations preserve=yes

--##end Dissociate%38099E7D0190.declarations



begin

--##begin Dissociate%38099E7D0190.statements preserve=no

pragma Assert (This /= null):

for I in This.The_Course.The_CourseOffering'Range loop

if This.The_Course.The_CourseOffering (I) = This then

This.The_Course.The_CourseOffering (I) :=null;

This.The_Course ;=null;

exit:

    end if;

            end loop;

--##end Dissociat%38099E7D0190.statements

end Dissociate;

procedure Dissociate (This : in Array_Of_Handle) is

--##begin Dissociate%(M)38099E7D0190.declarations preserve=yes

--##end Dissociate%(M)38099E7D0190.declarations

begin

--##begin Dissociate%(M)38099E7D0190.statements preserve=no

for I in This'Range loop

if This (I) /= null then

Dissociate (This (I));

end if;

end loop;

--##end Dissociate%(M)38099E7D0190.statements

end Dissociate;

--##begin module.additionalDeclarations preserve=yes

--##end module.additionalDec!arations

begin

--##begin module.statements preserve=no

null;

--##end module.statements

end CourseOffering;

Отметим, что в теле есть стандартные методы, которые не задавались в модели, — например, методы constructor, destructor и get/set. Их автоматическая генерация была задана настройкой среды — свойствами генерации. Система обеспечивает настройку параметров генерации для уровней класса, роли, свойства (атрибута) и проекта в целом. Более подробную информацию о свойствах генерации кода можно получить из help-файла.




Содержание раздела
